手机远程提醒家居人体检测智能运动传感器适用 WiFi人体传感器

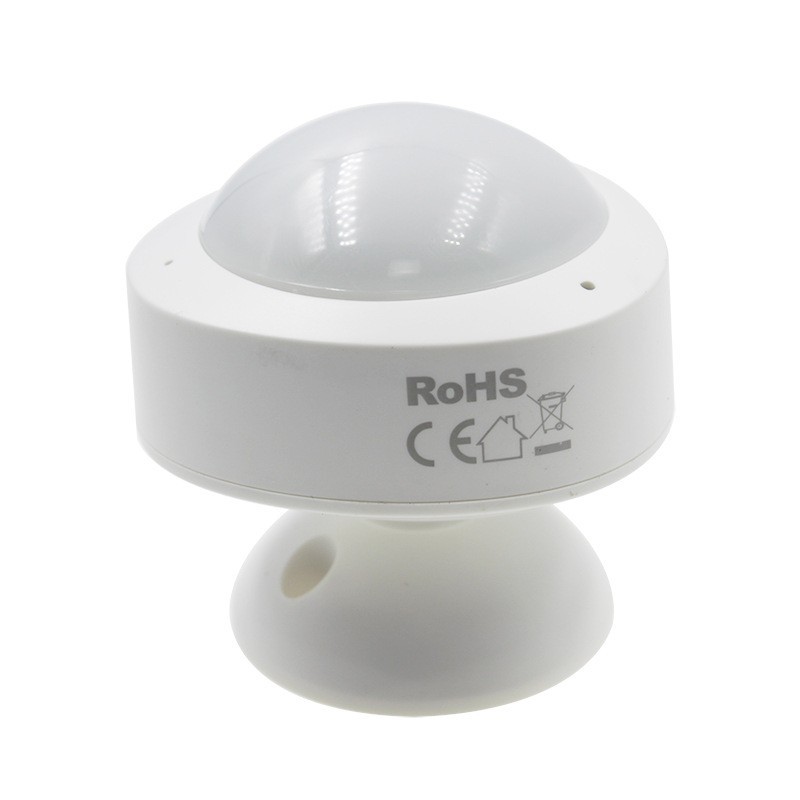

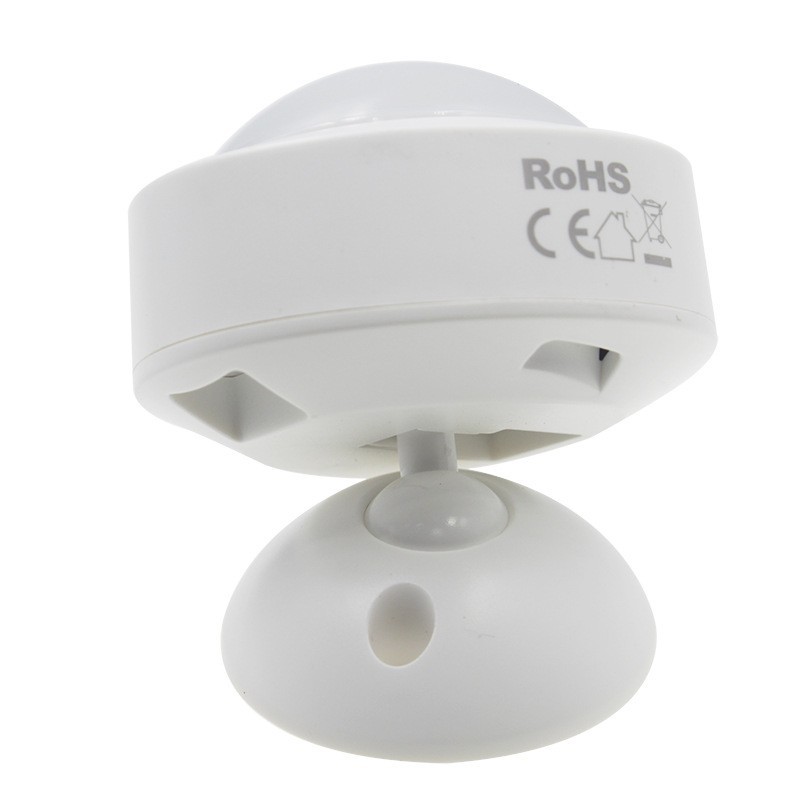

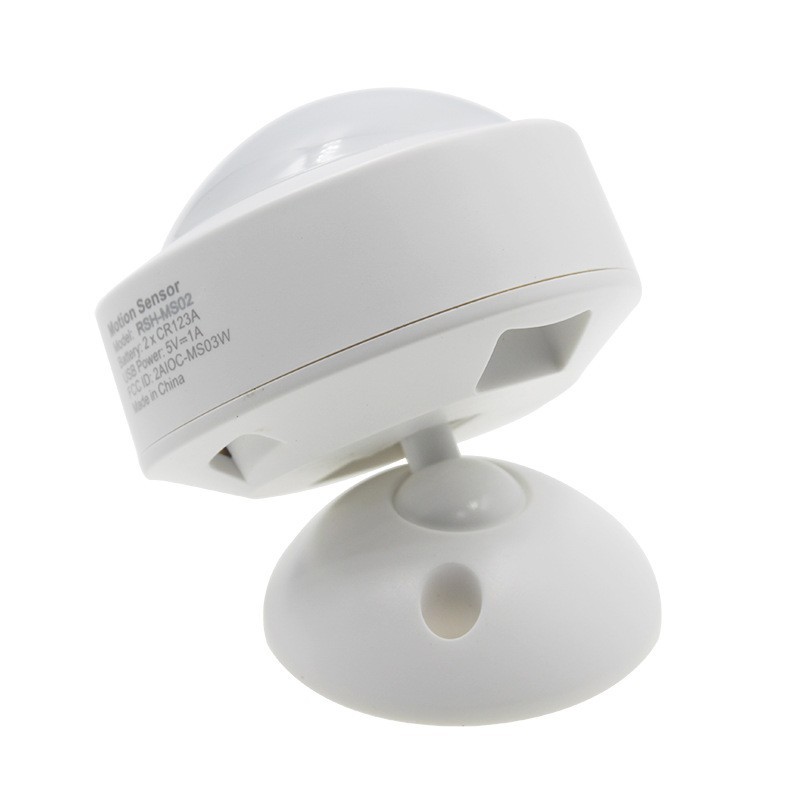

该产品是人体红外传感器产品，采用热释电红外传感器技术，通过感应热量的移动来判断是否有人或动物经过，采用聚烯烃材料制作的透镜，提高探测精度，通过2.4G无线WiFI通讯技术，将探测信息联动上报至设定终端设备或APP客户端。
1.3功能特点( Functional Characteristics)
l 低功耗数字式人体感应热红外传感器,功耗低、抗干扰性强；
l 通用的2.4G无线WiFi通讯技术，支持 SmartConfig 和 AP 两种配网方式（包括 Android 和 IOS 设备）；
l 前端探测，联动不同设备终端，如LED照明、报警终端；
l 采用2节CR123A型号一次性锂电池和Micro USB两种供电模式,适合不同使用环境安装和供电；
l 产品支持OTA无线升级，采用无线数据加密技术；
l 严格执行CE、FCC国际测试标准，符合ROHS要求；
l 产品外观设计精美、小巧，安装灵活；
二、产品功能描述---Product Function Description
2.1 产品功能规格( Product Electrical Specification )
|
功能 |
描述 |
|
入网 |
产品在网外时，长按按键5s进入配网模式下，可通过手机APP加入设备终端。（注：设备可通过SmartConfig 和 AP 两种配网方式入网，可通过按键切换入网模式及进入入网状态） |
|
出网 |
产品在网内时，可通过按设备按键将设备移出网路，出网后，产品恢复成出厂设置。 |
|
工作/睡眠切换 |
上电后，MCU进入睡眠模式，当有PIR检测中断触发时，MCU唤醒，打开WiFi电源，上传PIR报警信息给WIFI,待WIFI发回关闭指令时，完成一次上报操作后，MCU判断PIR检测情况，无人关断WIFI电源，自动进入休眠模式，等待下次PIR触发，有人，进行再次上报循环 |
|
报告电池电量 |
PIR触发唤醒MCU时，同时上报电量和PIR报警信息。 |
|
电池电量不足报警 |
电池电量不足：当电池低于设定最小电压值（电量不足）时发出报警。 |
|
OTA |
可通过WIFI网络升级产品的软件。 |
|
恢复出厂设置 |
恢复所有配置到默认值，并出网。 |
2.2 按钮功能说明( Button Function Description )
|
动作定义 |
状态 |
动作时间区间（秒） |
|
长按 ( >5s |
网内 |
长按，恢复出厂参数设置，并出网，进入SmartConfig配网模式 |
|
网外 |
长按，进行SmartConfig 和 AP配网模式切换 |
2.3 指示灯状态说明( Status of the indicator light)
|
闪烁方式 |
定义 |
|
长灭 |
上电，正常启动后，LED灯长灭 |
|
慢闪 |
长按按键，进入AP配网模式时，LED慢闪状态 |
|
快闪 |
长按按键，进入 SmartConfig 配网模式时，LED 快闪状态 |
|
闪烁方式 |
定义 |
|
慢闪 |
每1.5S闪烁一次 |
|
快闪 |
每 0.2 秒闪烁一次 |
注：
1.本产品出厂设置默认是 SmartConfig 配网模式；
2.配网模式时间为 2 分钟。
三、环境条件---Environment Condition
|
序号/NO |
项目 Items |
参数 Parameter |
单位 Unit |
备注 Remark |
|
1 |
工作温度 Operating Temperature |
-10～+45 |
℃ |
|
|
2 |
储存温度 Storage Temperature |
-20～+85 |
℃ |
|
|
3 |
储存温度 Storage Temperature |
8～80 |
%RH |
|
四、电气特性---Electrical Characteristics
4.1 基本特性( Basic Characteristic )
|
序号/NO |
项目 Items |
参数 Parameter |
备注 Remark |
||
|
最小(Min.) |
典型( Typ.) |
最大(Max.) |
|||
|
1 |
USB 供电 （USB Powered） |
-- |
5V |
|
|
|
2 |
电池供电 （Battery Powered） |
4V |
|
6V |
|
|
3 |
工作电流 Standby Current |
65mA |
80mA |
85mA |
|
|
4 |
待机电流 Standby Current |
38uA |
40uA |
55uA |
|
|
5 |
默认电池容量 Default Battery Capacity |
1200mAh |
1300mAh |
-- |
|
4.2 热释红外特性( PIR Characteristic )
|
序号/NO |
项目 Items |
参数 Parameter |
备注 Remark |
||
|
最小(Min.) |
典型( Typ.) |
最大(Max.) |
|||
|
1 |
感应距离 Detection Distance |
-- |
10m |
12m |
|
|
2 |
感应角度 Detection Angle |
-- |
120° |
-- |
|
|
3 |
灵敏度等级 Sensitivity Level
|
1 |
8 |
8 |
|
4.3 无线特性(Wireless Characteristic )
|
无线发射接收频率 |
2.4GHz—2.484GHz |
|
支持网络协议 |
IEEE802.11 b/g/n |
|
加密类型 |
WEP/TKIP/AES,WPS |
|
天线 |
内置天线 |
|
发射功率 |
802.11b: +17dBm@ 11Mbps 802.11g: +15dBm@ 54Mbps 802.11n: +13dBm@ MCS7 |
|
PER<8%，RX 灵敏度，802.11b CCK Mode |
-91dBm@ 1Mbps |
|
PER<10%，RX 灵敏度，802.11g OFDM Mode |
-75dBm@ 54Mbps |
|
PER<10%，RX 灵敏度，802.11n OFDM Mode |
-72dBm@ MCS7 |
六、wifi功能说明--- Function Description
当 PIR 传感器检测到有人体移动时，触发中断唤醒 MCU，MCU 打开 WIFI 电源，上传 PIR 信息、电池 电量，等待 WIFI 下发关闭指令后，关闭 WIFI 电源，MCU 进入休眠。按键短按，打开 WIFI 电源，LED 灯 常亮，可进行 OTA 升级，再次短按关闭 WIFI 电源，LED 灯熄灭。长按按键，网内恢复出厂设置，网外进 行配网模式切换。
七、测试标准---Test Standard
|
序号/NO |
质量要求 Quality Requirements |
标准说明 Standard Declaration |
备注 |
|
1 |
电池测试 (USBInsulation Test) |
在USB输入端加5V/500mA ，正常工作 |
|
|
2 |
短路保护 (Short-circuit Protection) |
将电源两端反接后电池不发热，调准后恢复正常工作 |
|
|
3 |
过流保护 (Overcurrent Protection) |
电源短路后不发热，恢复正常工作 |
|
|
4 |
静电干扰试验 （ESD Test） |
接触放电±4kV,空气放电±6kV,测试期间不应发出任何信号以干扰主机的工作状态，且测试后，样机不应损坏或死机,并能进行正常的操作 |
|
|
5 |
纹波和噪声测试 (Ripple and Noise Test) |
≤100mV |
|
|
6 |
外观检验 (Visual Inspection) |
产品外观应光亮，不允许有批锋，焊合线，流纹，脱花，擦伤，和明显的缩水，摇晃产品内无异响 |
|
|
7 |
尺寸及重量 (Dimensions & Weight) |
尺寸如上图, 重量在最后成型后确定 |
|
|
8 |
跌落测试 (Drop Test) |
自由落体试验，0.5m高处,取6面各跌落一次，跌落时，功能及外观应无损坏，跌落后各功能、外观应正常。 |
|
|
9 |
震动测试 (Vibration Test) |
带完整包装盒的成品，放在震动测试机上测试1小时，产品(外观及功能)和包装盒都完整，能达到出货要求才算通过 |
|
|
10 |
盐雾测试 (Salt Spray Test) |
金属材质部分24H |
|
|
11 |
按键寿命测试 (Keypad Life Test) |
短按产品按键 8000 次，测试之后还能正常触发中断 |
|
|
12 |
天线测试 (Antenna Test) |
室外距离是否达到 130 米，丢包率小于 5%， |
|
八、环境试验要求---EnvironmentTest Requirement
|
序号/NO |
试验项目 Items |
试验条件 Test Condition |
检验项目 Inspection Items |
备注Remark |
|
1 |
高温存储 （HighTemperature Storage） |
1. 70℃条件下，2小时 2. 不包装，不通电 |
1. 外观 2. 电气性能（常温恢复两小时，正常工作） |
|
|
2 |
低温存储 （Low Temperature Storage） |
1. －40～±5℃，2小时 2. 不包装，不通电 |
1. 外观 2. 电气性能（常温恢复两小时，正常工作） |
|
|
3 |
高温工作试验 High-Temperature Operation Life Test） |
1. 额定条件下 2. 环境温度40℃ 3. 湿度85%； |
1. 开关机输出电压 2. 性能正常 |
|
|
4 |
低温工作试验 Low-Temperature Operation Life Test） |
1. 额定条件下 2. 环境温度－10℃ |
1. 器件外观 2. 性能正常 |
|
九、结构外观特性---Construction/Appearance Characteristic
9.1 结构特性( Construction Feature ) l
A.外形尺寸：45*45*38.5mm l
B.外壳材质：PC 料 l
C.颜色：白色 l
D.表面处理：细纹+磨砂
9.2 端口定义( Port Definition )
l A.一个 LED 状态指示灯 l
B.一个 Z-Wave 按键

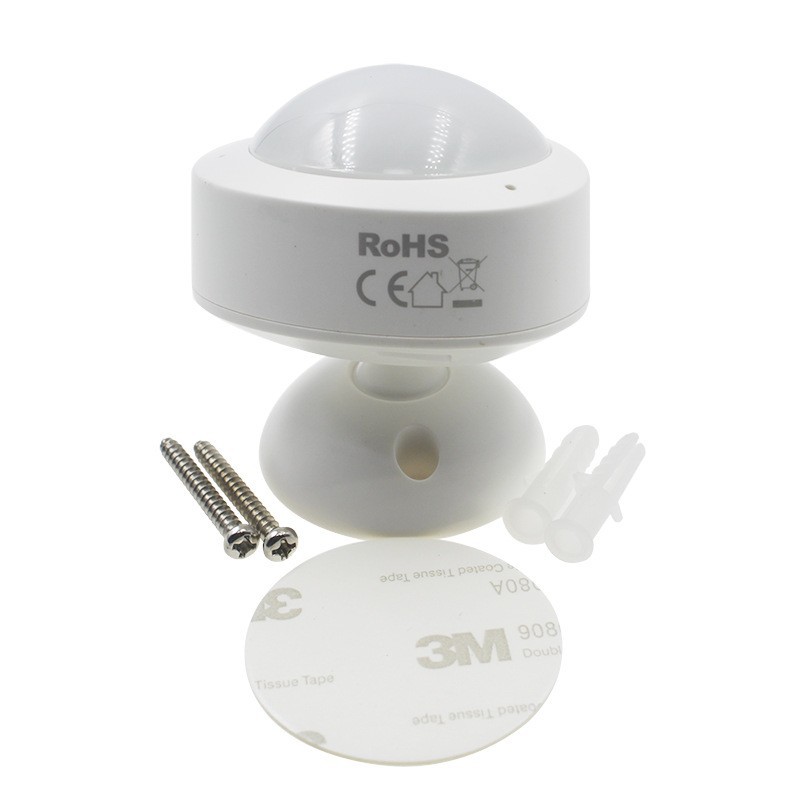

9.3 配件（Fixings）
l
A.产品支架一个（带 3M 贴胶） l
B.2 个 3V/1300mAh（CR123A 型号）一次性锂电池
