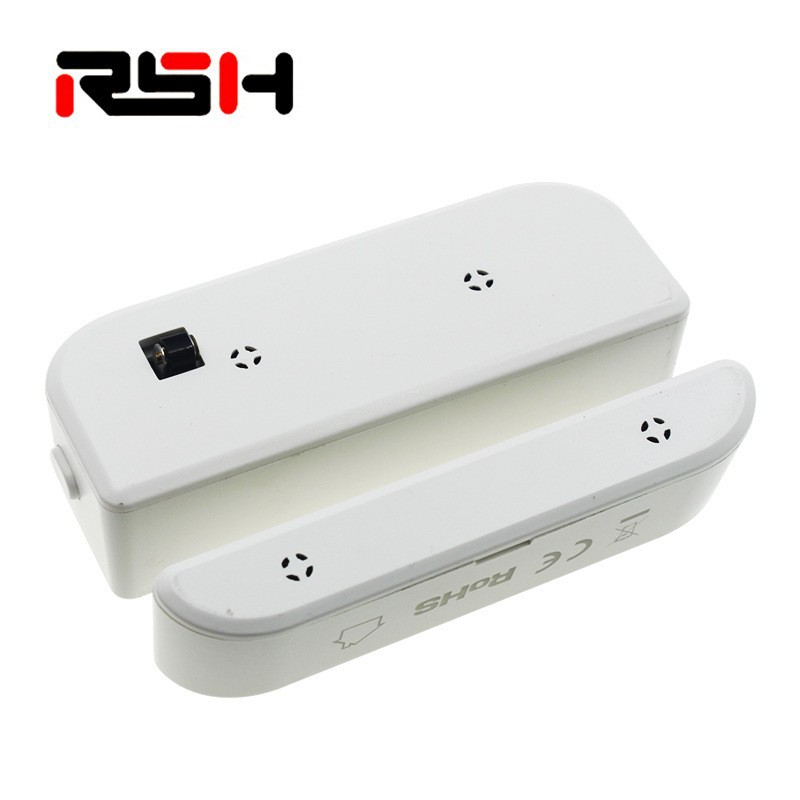

厂家直供门磁传感器WIFI智能家居安防支持Android IOS 门窗传感器
本产品是基于 WI-FI 无线射频技术的门窗传感器，通过 WI-FI 可以和家庭路由器连接，从而提供通过智能手机、云服务器对门磁的状态进行监控和管理。本产品的特性：
1、支持主机和辅机的开合状态变化上报；
2、支持按键实现 Wi-Fi 的入网配置、恢复出厂设置（清除 Wi-Fi 配置）等功能操作
3、防拆按键触动后，即时上报事件；
4、门磁或防拆按钮触发连上 app 后检测电池电量，并上报电量值；
5、正常工作情况下，处于休眠状态以节约功耗；
6、通过主机和辅机的开合变化、按键检测以及防拆按键检测唤醒本产品；
7、在一段时间内没有事件发生，产品自动进入休眠状态
8、提供双色（红/兰）LED 灯来提示产品入网、出网以及正常工作等状态
9、符合 CE、FCC 国际测试标准，符合 ROHS 要求
10、两节 AAA 1.5V 碱性电池
一、产品主要规格
2.1产品电性能规格：
输入参数：2*AAA电池供电
|
功能 |
描述 |
|
入网 |
按键入网 |
|
出网 |
按键出网 |
|
上电启动 |
网内／网外：蓝灯亮 0.5 秒，灭 |
|
睡眠模式 |
空闲时产品将进入睡眠模式 |
|
报告电池电量 |
1、产品入网成功后，会报告当前电池电量； |
|
2、门磁或防拆按钮触发连上 app 后报告电池电量 |
|
|
报警 |
1．APP 根据设定的低电池电量阈值，提示用户低电情况； |
|
2．防拆报警设备主动上报 |
|
|
OTA |
可通过 Wi-Fi 网络升级产品的软件 |
|
恢复出厂设置 |
恢复所有配置到默认值，并出网 |
2.2 按键和指标灯功能：
2.2.1 短按
|
触发方式 |
网络状态 |
功能描述 |
LED |
|
短按1次功能操作按键 |
网内/网外 |
唤醒 Wi-Fi 并保持最长 2min（用于配网和升级提供充足时间） |
蓝灯亮 0.5 秒，灭 |
|
短按1次防拆按钮 |
网外 |
|
亮紫色 0.5 秒，灭 |
|
短按1次防拆按钮 |
网内 |
|
蓝灯亮 0.5 秒，灭 |
2.2.2 长按
|
触发方式 |
网络状态 |
功能描述 |
按下时 LED |
松手后 LED |
|
长按功能操作按键5秒 |
网内 |
恢复出厂设置 |
5 秒：led 灯保持原状态 |
当时间超过 5S 后，立即执行恢复出厂设置命令，红灯快闪，设备处于智能配网模式 |
|
网外(恢复出厂设置) |
切换设备配网方式 |
1~4 秒：led 灯保持原状态 |
如果当前设备处于 EZ 配网模式，长按按键时间超过 5S 后，设备将处于 AP 配网模式，红灯慢闪；如果当前设备处于 AP 配网模式，长按按键时间超过 5S 后，设备将处于 EZ 配网模式，红灯快闪。 |
|
触发方式 |
网络状态 |
LED |
|
长按防拆按钮 |
网外 |
亮紫色 0.5 秒，灭 |
|
网内 |
蓝灯亮 0.5 秒，灭 |
注：
1.网内产品完成 Wi-Fi 的配置，并且在路由器正常工作情况下，产品能正常连网络；网外是指没配置过网络（出厂设置）。
2.短按表示按钮按下在 0.05~1 秒内松开；
3.长按表示在一定时间内按住不松开；
2.2.3指示灯定义
|
闪烁方式 |
定义 |
|
慢闪 |
每 1.5S 闪烁一次 |
|
快闪 |
每秒闪烁两次 |
|
设备状态 |
指示灯 |
备注 |
|
|
待机状态（睡眠状态） |
网内/网外 |
不亮 |
|
|
网外 |
EZ 配网模式 |
红灯快闪 |
配网模式时间为 2 分钟 |
|
AP 配网模式 |
红灯慢闪 |
||
|
门磁触发 |
网外 |
亮紫色 0.5 秒后熄灭 |
|
|
网内 |
蓝灯亮 0.5 秒后熄灭 |
|
|
|
电池电量低 |
网内/网外 |
不亮 |
在网内时通过 APP 上报到手机 |
注：本产品出厂设置默认是 EZ 组网模式
二、环境条件
|
序号 |
项目 |
技术指标 |
单位 |
|
1 |
工作温度 |
-10－+40 |
℃ |
|
2 |
储存温度 |
-40－+70 |
℃ |
|
3 |
相对湿度 |
8%－80% |
|
三、电气特性
4.1输入特性
|
输入电压 |
2*AAA 电池 3V 供电 |
|
有效寿命 |
开关门 20 次/天， 使用 4 个月 |
4.2 Wi-Fi 无线特性
|
无线发射接收频率 |
2.4GHz—2.484GHz |
|
支持网络协议 |
IEEE802.11 b/g/n |
|
加密类型 |
WEP/TKIP/AES,WPS |
|
天线 |
内置，PCB Layout 天线 |
|
发射功率 |
802.11b:17dBm±2dBm@11Mbps 802.11g:15dBm±2dBm@54Mbps 802.11n:13dBm±2dBm@MCS7_HT20 |
|
接收灵敏度 |
802.11b:-91dBm@11Mbps 8%PER 802.11g:-75dBm@54Mbps 10%PER 802.11n:-72dBm@MCS7_HT20 10%PER |
|
矢量误差 EVM |
802.11b:≤35% 802.11g:-28dBm max. 802.11n:-28dBm max.@MCS7_HT20 |
四、软件功能
产品上电，红灯闪亮三次后进入低功耗模式。
当有门磁触发，防拆按钮触发或功能按键(长按或短按)触发后，产品进入正常工作模式。在网内，门磁触发或防拆按钮触发后，蓝灯亮 0.5s 灭，产品进入正常工作模式，Wi-Fi 模块连接路由器和手机 APP 后(一般 5-8 秒左右)，将门磁状态或防拆按钮状态上报给手机 App 显示，之后产品进入低功耗模式。
在网内，当长按 5 秒功能按键后，产品恢复出厂设置，即出网，红灯快闪，等待重新入网。
在网外，长按 5 秒功能按键，切换配网模式，如当前处于恢复出厂设置(ez 配网模式，红灯快闪)，切换成 ap 配网模式，红灯慢闪；如当前处于 ap 配网模式(红灯慢闪)，切换成 ez 配网模式,红灯快闪。
配网成功入网后，会上报手机 app 当前门磁状态，防拆按钮状态，电池电量信息。入网后有门磁触发或防拆按钮触发后，会上报电池电量。
网内或网外，短按功能按键，蓝灯闪 0.5s 灭，唤醒 Wi-Fi 并保持最长 2min（用于配网和升级提供充足时间）。
长按功能按键恢复出厂设置(切换配网模式)或短按功能按键，当有门磁触发或防拆按钮触发,8s 后产品会进入低功耗模式。
EZ: 是 Easy 的意思，指 Smart config,AP 英文全称是指 Access Point。
五、测试标准：
|
测试要求 |
标准说明 |
|
外观 |
产品外观应光亮，不允许有批锋，焊合线，流纹，脱花，擦伤，和明显的缩水，摇晃产品内无异响 |
|
冲击试验 |
半正弦波，加速度为 20G，脉冲宽度为 11mS，X,Y,Z三个方向，各三次 |
|
机械件寿命测试 |
微动开关、按键、干簧管各 6000 次 |
|
外观检验 |
产品外观应光亮，不允许有批锋，焊合线，流纹，脱花，擦伤，和明显的缩水，摇晃产品内无异响 |
|
跌落测试 |
自由落体试验，1 米高度 6 面跌落 10 次硬质地面，外壳无破裂，不炸开 |
|
震动测试 |
带完整包装盒的成品，放在震动测试机上测试 1 小时，产品(外观及功能)和包装盒都完整，能达到出货要求才算通过 |
|
盐雾测试 |
金属材质 24H |
|
测试按键寿命 |
短按产品按键 8000 次，测试之后还能正常触发中断 |
|
实际安装测试 |
模拟客户使用环境安装使用，易于安装，不会和周边环境干涉 |
|
天线测试 |
室外距离是否达到 30 米，丢包率小于 5%， |
六、环境试验要求
|
序号 |
试验项目 |
试验条件 |
检验项目 |
|
1 |
高温存贮试验 |
1.70℃条件下，2 小时 2.不包装，不通电 |
1.外观 2.电气性能（常温恢复两小时，正常工作） |
|
2 |
低温存贮试验 |
1.－20±5℃，2 小时 2.不包装，不通电 |
1.外观 2.电气性能（常温恢复两小时，正常工作） |
|
3 |
高温工作试验 |
1.额定条件下 2.环境温度 40℃ 3.湿度 80%； |
1.开关机输出电压 2.性能正常 |
|
4 |
低温工作试验 |
1.额定条件下 2.环境温度－10℃ |
1.器件外观 2.性能正常 |
七、机械特性及端口定义
8.1结构特性：
1、外形尺寸：76mm(L)*42mm(W)*19.5mm(H)
2、颜色：白色
3、表面处理：细纹
4、安装方式： 螺丝固定，或者 3M 强力胶固定
9.2 端口定义
1、1 个双色状态指示灯
2、一个功能操作按键
3、一个防拆开关
